Серия GBR
Клапанные средне- и низконапорные погружные пневмоударники серии GBR соответствуют международному стандарту BR. Рассчитаны на рабочее давление сжатого воздуха 0,7-1,75 МПа, предназначены для работы в комплекте с малогабаритными инженерными буровыми установками и мобильными воздушными компрессорами.
Описание
маркер

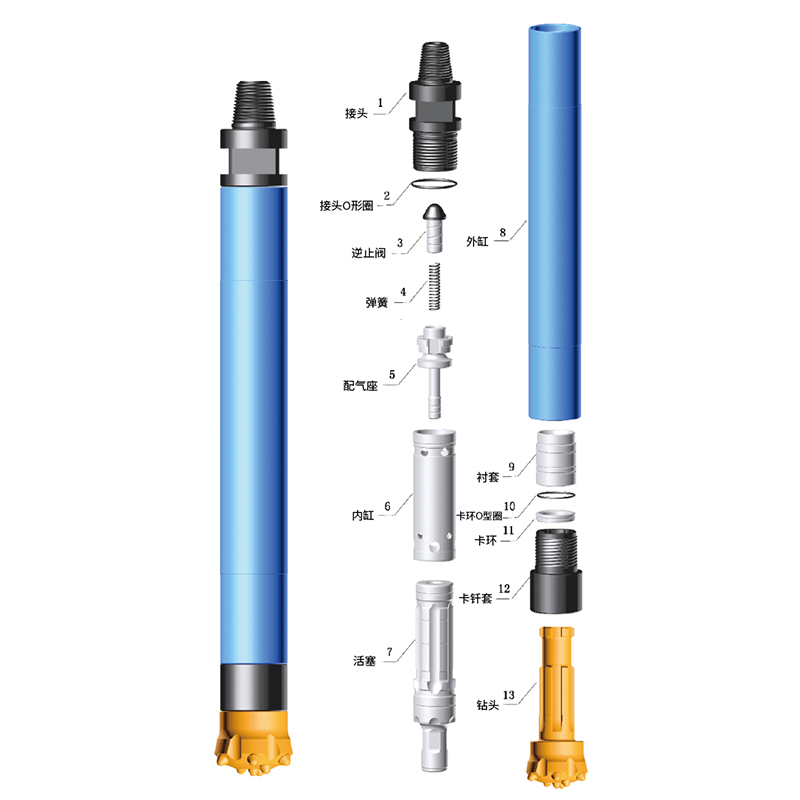

Погружные пневмоударники серии GBR
Обзор продукции
Клапанные средне- и низконапорные погружные пневмоударники серии GBR соответствуют международному стандарту BR. Рассчитаны на рабочее давление сжатого воздуха 0,7-1,75 МПа, предназначены для работы в комплекте с малогабаритными инженерными буровыми установками и мобильными воздушными компрессорами. Используют отработанную внутреннюю клапанную систему газораспределения; стабильное переключение воздушного потока приводит поршень в режим высокочастотных ударов. Работа в комплексе со специализированными погружными буровыми коронками серии GBR. Подходят для бурения в мягких и породах средней твёрдости. Широко применяются для лёгких буровых работ: малые карьеры, анкерное крепление откосов, бурение водозаборных скважин в горной местности, скважин под сваи солнечных электростанций, геологическая разведка. Отличаются малым расходом воздуха, малым весом и выгодным соотношением цена-качество, являются оптимальным буровым инструментом для мелких и средних скважин малой и средней глубины.
Виды продукции
Основные преимущества продукции
(1) Совместимость с оборудованием среднего и низкого давления, широкая область совместимости. Разработаны для диапазона давления 0,7-1,75 МПа, не требуют мощных высоконапорных компрессоров, совместимы с большим ассортиментом малогабаритных мобильных компрессоров и лёгких погружных буровых установок, представленных на рынке.
(2) Облегчённая конструкция, гибкость ведения работ. Компактные габариты и малый вес, подходят для сложных условий: горная местность, ограниченная рабочая зона, буровые установки для анкерных работ на лесах и другие стеснённые условия эксплуатации.
(3) Низкие совокупные эксплуатационные расходы. Стандартизация внутренних деталей, низкая стоимость комплектующих, малый расход сжатого воздуха. Оптимально для объектов со средним объёмом работ и прерывистым циклом бурения.
(4) Сбалансированная адаптация к геологическим условиям. Подходят для выветрелых пород, песчаников, известняков и других пород от мягких до средней твёрдости, обеспечивают стабильное формирование скважин на малых карьерах и при геотехническом креплении.
(5) Полный набор типоразмеров, охват малых и средних диаметров. Полное покрытие задач от мелких анкерных скважин до скважин под мелкозарядное взрывание большого диаметра, возможна изготовление нестандартных диаметров по индивидуальному заказу.
Таблица базовых параметров основных моделей
| Модель пневмоударника | Наружный диаметр, мм | Рекомендуемый диапазон диаметров коронки, мм | Рабочее давление воздуха | Совместимая резьба | Рекомендуемая частота вращения, об/мин |
| GBR1A | Φ65 | 64-76 | 0,7-1,5 МПа | API2 3/8"REG | 30-45 |
| GBR2A | Φ78 | 76-90 | 0,7-1,6 МПа | API2 3/8"REG | 28-42 |
| GBR3A | Φ82 | 90-110 | 0,7-1,75 МПа | API2 3/8"REG | 25-40 |
Области применения
Малые и средние открытые карьеры: бурение мелкозарядных взрывных скважин на камнеобрабатывающих месторождениях, бурение ступенчатых скважин на малых известняковых карьерах. Подходят для пород от мягких до средней твёрдости, для массового бурения небольшого и среднего объёма.
Геотехническое крепление объектов инфраструктуры: анкерные скважины и скважины под штыревое крепление откосов автомобильных и железных дорог, стабилизация нестабильных скальных массивов гор, скважины для крепления котлованов. Повышают стабильность формирования скважин, подходят для выветрелых и трещиноватых пород.
Буровые работы: направляющие скважины под скальные сваи солнечных электростанций в горных районах, бытовые скальные водозаборные скважины в горной местности, опережающие разведочные скважины для геологических изысканий. Подходят для бурения скважин малой и средней глубины.
Другие геотехнические работы: укрепление откосов малых гидротехнических сооружений, стабилизация оползней, бурение скальных скважин на площадках временных сооружений
Бурение ступенчатых скважин на карьере
Бурение скальных водозаборных скважин в горной местности

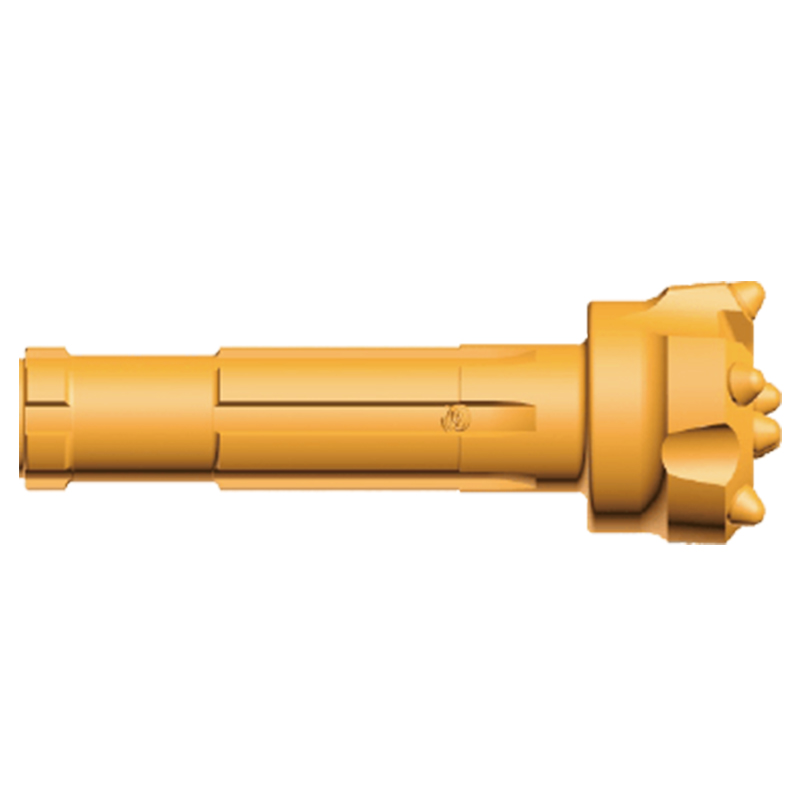

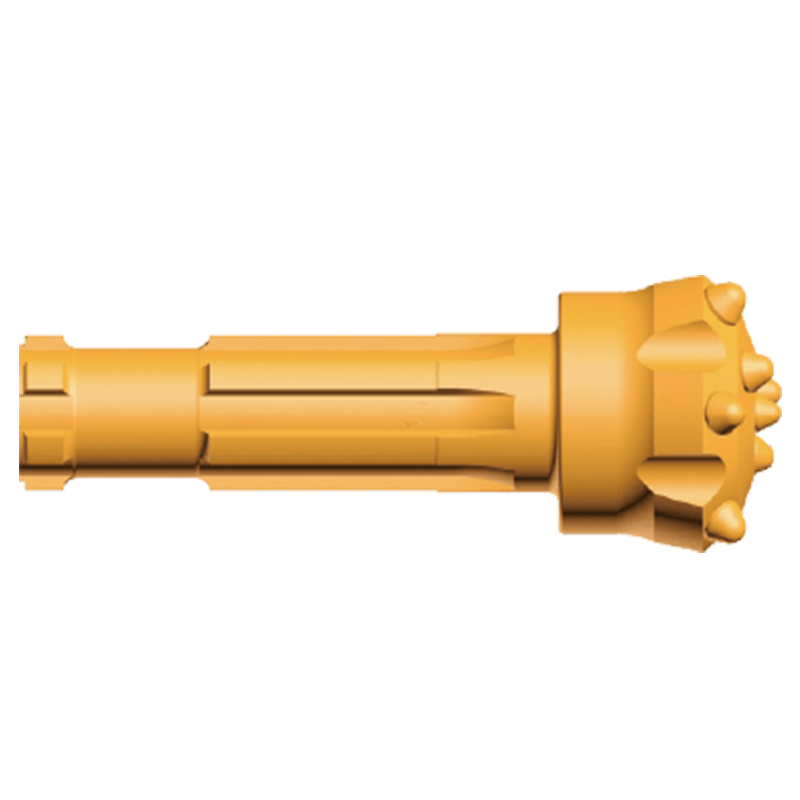

Буровые коронки серии GBR
Обзор продукции
Погружные буровые коронки серии GBR – специализированный буровой инструмент для клапанных погружных пневмоударников среднего низкого давления серии GBR, конструкция соответствует отраслевому стандарту BR, рассчитаны на рабочее давление 0,7-1,75 МПа. Основа из облегчённой высокопрочной легированной стали в сочетании с износостойкими шаровыми зубьями из карбида вольфрама. Предназначены для бурения в породах от мягких до средней твёрдости, совместимы с лёгкими гусеничными буровыми установками, разборными анкерными установками на лесах, малогабаритными мобильными компрессорами. Широко используются для лёгких инженерных работ: малые и средние карьеры, крепление откосов, сваи солнечных электростанций в горной местности, бытовые скальные водозаборные скважины, геологические изыскания.
Виды продукции
Коронка для пневмоударника GBR1A
Коронка для пневмоударника GBR2A
Коронка для пневмоударника GBR3A
Основная конструкция, материалы и технология изготовления
(1) Облегчённая высокопрочная основа коронки. Выполнена ковкой из качественной легированной стали, компактные габариты и малый собственный вес. Оптимизированы нагружаемые зоны хвостовика и плеча коронки, стабильная стойкость к ударным нагрузкам, адаптирована к прерывистому циклу работы малогабаритных буровых установок, снижен риск аварийных разрушений.
(2) Высокоэффективные шаровые зубья из карбида вольфрама, два варианта исполнения торцевой части. Применяется надёжная технология запрессовки зубьев, обеспечивающая прочное крепление сплавных зубьев, исключающая их выпадение. Доступны два варианта торцевой части:
Плоская коронка: высокая прочность головной части, подходит для мелкозарядного взрывного бурения на малых и средних карьерах.
Вогнутая центрирующая коронка: имеет направляющий центрирующий эффект, малое отклонение скважин, преимущественно используется для анкерных скважин на откосах, направляющих скважин под сваи, скважин для укрепления нестабильных скальных массивов.
(3)Точное шлицевое соединение стандарта BR. Хвостовик выполнен по стандарту приводных шлицев BR высокой точности обработки, точное зацепление с пневмоударниками серии GBR, малые потери передачи ударной энергии. Конструкция по серии BR, совместима с пневмоударными системами соответствующих типоразмеров.
(4)Оптимизированный воздушный тракт для удаления шлама. Оптимизировано расположение вентиляционных отверстий на торце, беспрепятственное прохождение воздушного потока и вынос породного шлама. Повышается эффективность удаления шлама, снижается риск закупорки и заклинивания инструмента, улучшается стабильность формирования скважин.
Таблица параметров соответствия основных моделей
| Совместимая модель пневмоударника | Доступные диаметры коронки, мм | Диапазон диаметров буряемой скважины, мм | Рабочее давление воздуха | Стандарт шлицевого соединения |
| GBR1A | Φ64/70/76 | 64-76 | 0,7-1,5 МПа | Стандарт BR шлицы |
| GBR2A | Φ76/80/90 | 76-90 | 0,7-1,6 МПа | Стандарт BR шлицы |
| GBR3A | Φ90/95/100/105/110 | 90-110 | 0,7-1,75 МПа | Стандарт BR шлицы |
Основные преимущества продукции
(1) Комплектное соответствие, совместимость со системами среднего-низкого давления. Разработаны специально для средне-низконапорных пневмоударников серии GBR, интегрированное соответствие шлицев и воздушных каналов, обеспечивают стабильную производительность бурения в диапазоне давления 0,7-1,75 МПа.
(2) Совместимость с лёгкими буровыми установками, гибкость ведения работ. Компактные и лёгкие коронки, подходят для стеснённых рабочих зон, анкерных работ на высоте на лесах, объектов в горной местности со сложным доступом оборудования.
(3) Экономичные совокупные эксплуатационные затраты. Соотношение состава основы и твёрдого сплава сбалансировано по ресурсу и стоимости закупки. Подходят для прерывистого цикла бурения на малых и средних объектах, малый расход воздуха, снижение расхода топлива компрессора.
(4) Сбалансированная адаптация к геологическим условиям. Оптимизированы для песчаников, выветрелых пород, известняков и других пород от мягких до средней твёрдости. Стабильно работают при сухом бурении и при простом мокром бурении с пылеподавлением.
(5) Полный набор типоразмеров, возможность изготовления по нестандартному заказу. Охват основных малых-средних диаметров 64-110 мм, возможна настройка расположения зубьев и вентиляционных отверстий по требованиям проекта.
Области применения
Малые и средние открытые карьеры: бурение мелкозарядных взрывных скважин на камнеобрабатывающих месторождениях, бурение ступенчатых скважин на малых известняковых карьерах. Подходят для пород от мягких до средней твёрдости, для массового бурения небольшого и среднего объёма.
Геотехническое крепление объектов инфраструктуры: анкерные скважины и скважины под штыревое крепление откосов автомобильных и железных дорог, стабилизация нестабильных скальных массивов гор, скважины для крепления котлованов. Повышают стабильность формирования скважин, подходят для выветрелых и трещиноватых пород.
Буровые работы: направляющие скважины под скальные сваи солнечных электростанций в горных районах, бытовые скальные водозаборные скважины в горной местности, опережающие разведочные скважины для геологических изысканий. Подходят для бурения скважин малой и средней глубины.
Другие геотехнические работы: укрепление откосов малых гидротехнических сооружений, стабилизация оползней, бурение скальных скважин на площадках временных сооружений.
Бурение ступенчатых скважин на карьере
Бурение скальных водозаборных скважин в горной местности
Буровые работы установкой на базе экскаватора для укрепления горных склонов
Бурение скважин под сваи солнечных электростанций в горной местности
