Серия GSD
Безклапанные высоконапорные погружные пневмоударники серии GSD используют современную безклапанную систему самораспределения воздуха, исключают традиционные клапанные пластины. Рассчитаны на расширенный диапазон давления сжатого воздуха 1,2-3,2 МПа.
Описание
маркер

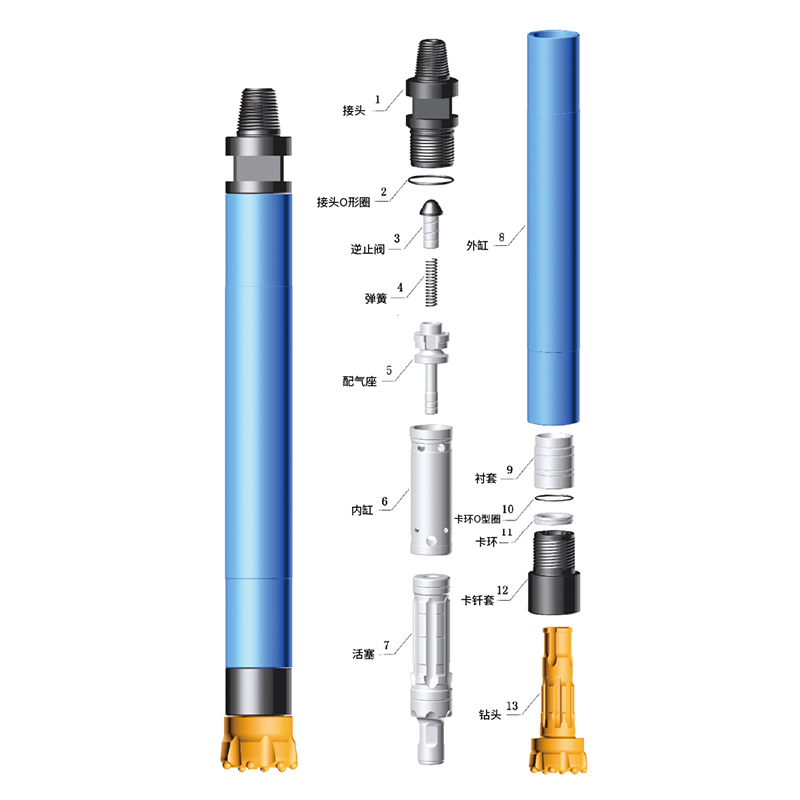

Погружные пневмоударники серии GSD
Обзор продукции
Безклапанные высоконапорные погружные пневмоударники серии GSD используют современную безклапанную систему самораспределения воздуха, исключают традиционные клапанные пластины. Рассчитаны на расширенный диапазон давления сжатого воздуха 1,2-3,2 МПа. Автоматическое переключение потока воздуха реализуется за счёт конструкции самого поршня, сжатый газ напрямую приводит поршень в высокочастотные возвратно-поступательные удары по коронке. Работа в комплекте со специализированными погружными коронками серии GSD, ориентированы на бурение в твёрдых сильно абразивных породах. Широко применяются при открытой разработке месторождений, анкерном креплении транспортной инфраструктуры, скальном бурении, геотехнических работах. Безклапанная конструкция снижает объём работ по обслуживанию, связанных с клапанными элементами, повышает стабильность работы при непрерывном бурении. Подходят для длительного непрерывного массового бурения скважин.
Виды продукции
Таблица базовых параметров основных моделей
| Модель пневмоударника | Наружный диаметр, мм | Рекомендуемый диапазон диаметров коронки, мм | Рабочее давление воздуха | Совместимая резьба | Рекомендуемая частота вращения, об/мин |
| GSD4 | Φ99 | 110-135 | 1,2-2,0 МПа | API2 3/8"REG | 25-40 |
| GSD5 | Φ126 | 138-190 | 1,3-2,3 МПа | API3 1/2"REG | 20-35 |
| GSD6 | Φ146 | 152-203 | 1,5-2,5 МПа | API3 1/2"REG | 20-30 |
| GSD8 | Φ180 | 195-254 | 1,5-3,0 МПа | API4 1/2"REG | 15-25 |
| GSD10 | Φ226 | 254-311 | 2,0-3,0 МПа | API6 5/8"REG | 12-22 |
| GSD12 | Φ254 | 311-350 | 2,0-3,2 МПа | API7 5/8"REG | 10-18 |
Основные преимущества продукции
(1) Выдающиеся характеристики при бурении твёрдых пород. Достаточная ударная энергия в диапазоне рабочего давления, явное преимущество по скорости бурения сверхтвёрдых пород: гранит, базальт, твёрдый кварцит и другие.
(2) Низкая частота отказов, подходит для непрерывного массового производства. Безклапанная конструкция снижает объём обслуживания по клапанным элементам, повышает стабильность работы при непрерывном бурении. Частота технического обслуживания значительно ниже, чем у клапанных пневмоударников.
(3) Широкий диапазон адаптации по давлению воздуха. Стабильная работа в диапазоне 1,2-3,2 МПа, совместимость как со стандартными высоконапорными компрессорами, так и с полевыми объектами со значительными колебаниями давления сжатого воздуха.
(4) Простота разборки и технического обслуживания. Сокращён состав внутренних узлов, простые процедуры разборки, экономит время и усилия при ремонте на объекте, снижает потери от простоев.
(5) Полная линейка типоразмеров. Охват основных моделей от малых до больших диаметров, полное покрытие задач от анкерного бурения малых откосов до глубокого взрывного бурения на крупных открытых карьерах, возможна поставка по нестандартному заказу.
Области применения
Открытые горные разработки: взрывные скважины на известняковых карьерах, глубокие скважины при разработке твёрдых руд металлических месторождений, бурение ступенчатых скважин на камнеобрабатывающих карьерах. Подходит для массового непрерывного глубокого бурения в твёрдых сильно абразивных породах.
Объекты инфраструктуры: анкерное крепление высоких крутых откосов автомобильных и железных дорог, скважины под анкеры-гвозди для крепления котлованов гражданского строительства, взрывные скважины предразрыва при разработке горных массивов. Формируются ровные скважины, подходит для укрепления выветрелых трещиноватых пород.
Буровые работы: направляющие скважины под скальные сваи солнечных электростанций в горных районах, бурение глубоких скальных скважин на воду в горной местности, опережающие разведочные скважины для геологической разведки. Покрывает потребности от мелких скважин под сваи до средне-глубокого бурения скальных пород.
Другие геотехнические работы: укрепление водохозяйственных откосов, стабилизация нестабильных скальных массивов, анкерное бурение на хвостохранилищах.
Работа погружной буровой установки на открытом известняковом карьере
Анкерное бурение для стабилизации скальных массивов в каньоне при водохозяйственных работах
Буровые коронки серии GSD
Обзор продукции
Погружные буровые коронки серии GSD являются специализированным буровым инструментом для безклапанных высоконапорных погружных пневмоударников GSD. Выполнены по конструкции серии SD, совместимы с буровыми системами соответствующих типоразмеров, рассчитаны на расширенный диапазон давления воздуха 1,2-3,2 МПа. Основа из высокопрочной легированной стали в сочетании с высоковязкими шаровыми зубьями из карбида вольфрама. После точной механической обработки и многократной термообработки потери передачи ударной энергии минимальны. Разработаны специально для сверхтвёрдых сильно абразивных пород: гранит, базальт, твёрдый кварцит и другие. Широко применяются при глубоком взрывном бурении на открытых карьерах, анкерном креплении транспортных откосов, бурении скальных водозаборных скважин, геотехнических работах по ликвидации последствий геологических катастроф.
Виды продукции

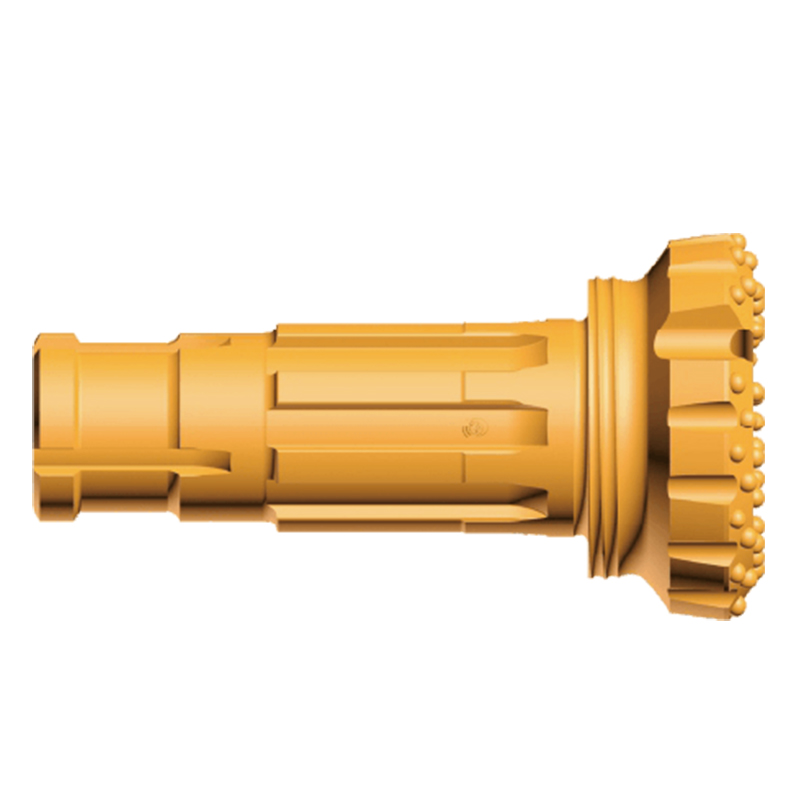

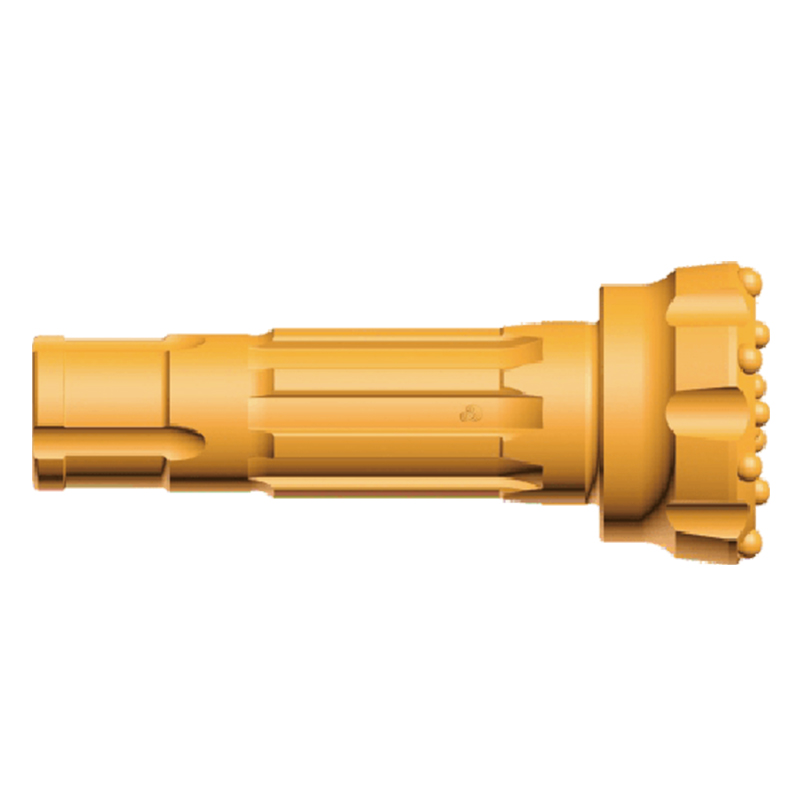

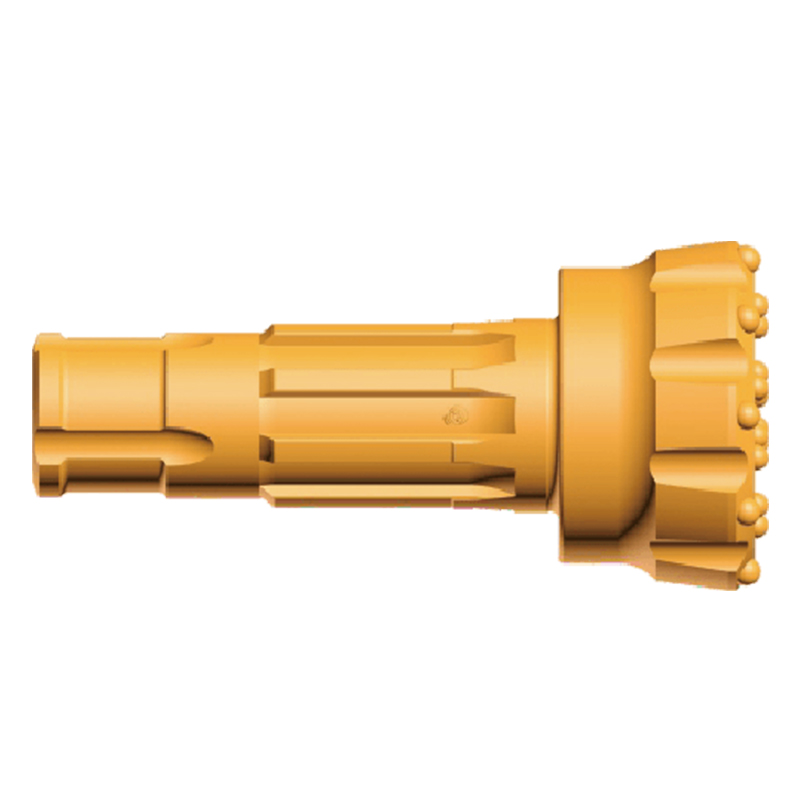

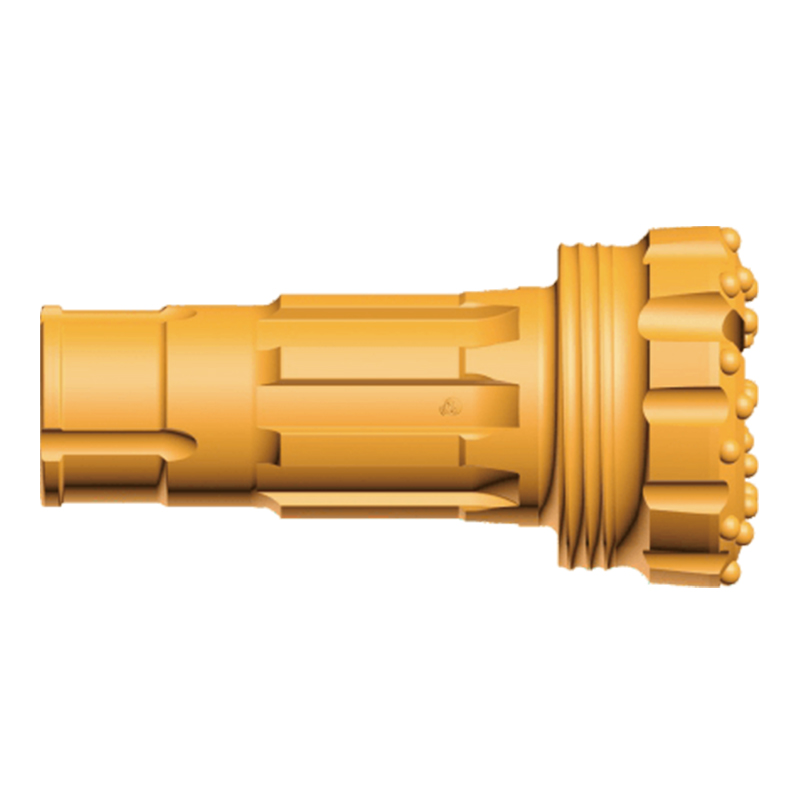

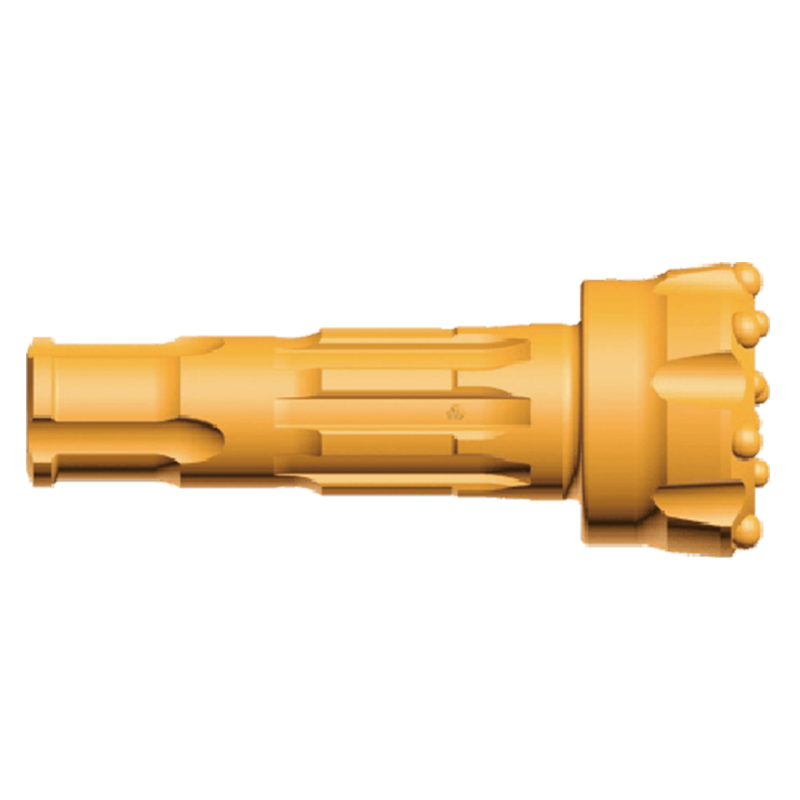

Коронка для пневмоударника GSD4
Коронка для пневмоударника GSD5
Коронка для пневмоударника GSD6
Коронка для пневмоударника GSD8
Коронка для пневмоударника GSD10
Коронка для пневмоударника GSD12
Основная конструкция, материалы и технология изготовления
(1) Утолщённая усиленная основа коронки. Цельная ковка из качественной легированной стали, утолщение и оптимизация зон нагрузки на плече и хвостовике коронки, выдающаяся стойкость к ударам и усталостным нагрузкам. При длительных высокочастотных ударах под высоким давлением исключено растрескивание основы, адаптировано к условиям непрерывной интенсивной эксплуатации на горных объектах.
(2) Высокоизносостойкие шаровые зубья из карбида вольфрама. Используются ударостойкие износостойкие шаровые зубья из твёрдого сплава, применяется надёжная технология закрепления зубьев, исключающая их выпадение. Доступны два варианта формы зубьев:
Плоская коронка: высокая конструкционная прочность, отличная износостойкость, подходит для взрывного бурения на открытых карьерах в сверхтвёрдых сильно абразивных породах
Вогнутая центрирующая коронка: имеет направляющий центрирующий эффект, малое отклонение скважин, преимущественно используется для анкерных скважин на откосах, предразрывных скважин, направляющих скважин под сваи
(3) Точная шлицевая конструкция стандарта SD. Хвостовик выполнен по конструкции серии SD, совместим с буровыми системами соответствующих типоразмеров, высокая точность обработки, точное зацепление с безклапанными пневмоударниками GSD, беспрепятственная передача мощности, малые потери энергии. Одновременно совместима с серийными пневмоударниками SD соответствующих типоразмеров рынка, хорошая взаимозаменяемость.
(4) Оптимизированный ширококанальный промывочный воздушный тракт. Гидродинамически оптимизированное расположение воздушных каналов на торце обеспечивает беспрепятственный выхлоп и быстрый вынос породного шлама. Повышена эффективность удаления шлама при глубоком бурении и в трещиноватых породах, снижен риск закупорки, эффективно гарантирована прямолинейность скважин, снижена вероятность отклонения ствола.
Таблица параметров соответствия основных моделей
| Совместимая модель пневмоударника | Доступные диаметры коронки, мм | Диапазон диаметров буряемой скважины, мм | Рабочее давление воздуха | Тип шлицевого соединения |
| GSD4 | Φ110/115/127 | 110-135 | 1,2-2,0 МПа | 8 шлицев, стандарт SD |
| GSD5 | Φ138/146/152/165 | 138-190 | 1,3-2,3 МПа | 8 шлицев, стандарт SD |
| GSD6 | Φ152/165/178/203 | 152-203 | 1,5-2,5 МПа | 8 шлицев, стандарт SD |
| GSD8 | Φ195/216/235/254 | 195-254 | 1,5-3,0 МПа | 8 шлицев, стандарт SD |
| GSD10 | Φ254/270/311 | 254-311 | 2,0-3,0 МПа | 8 шлицев, стандарт SD |
| GSD12 | Φ311/330/350 | 311-350 | 2,0-3,2 МПа | 8 шлицев, стандарт SD |
Основные преимущества продукции
(1) Выдающиеся характеристики при бурении твёрдых пород. Достаточная ударная энергия в диапазоне рабочего давления, явное преимущество по скорости бурения сверхтвёрдых пород: гранит, базальт, твёрдый кварцит и другие.
(2) Низкая частота отказов, подходит для непрерывного массового производства. Безклапанная конструкция исключает износ клапанных пластин, оптимальный выбор для длительного непрерывного взрывного бурения на карьерах, частота технического обслуживания значительно ниже, чем у клапанных пневмоударников.
(3) Широкий диапазон адаптации по давлению воздуха. Стабильная работа в диапазоне 1,2-3,2 МПа, совместимость как со стандартными высоконапорными компрессорами, так и с полевыми объектами со значительными колебаниями давления сжатого воздуха.
(4) Простота разборки и технического обслуживания. Сокращён состав внутренних узлов, простые процедуры разборки, экономит время и усилия при ремонте на объекте, снижает потери от простоев.
(5) Полная линейка типоразмеров. Охват основных моделей от малых до больших диаметров, полное покрытие задач от анкерного бурения малых откосов до глубокого взрывного бурения на крупных открытых карьерах, возможна поставка по нестандартному заказу.
Области применения
(1) Открытые горные разработки: взрывные скважины на известняковых карьерах, глубокие скважины при разработке твёрдых руд металлических месторождений, бурение ступенчатых скважин на камнеобрабатывающих карьерах. Подходит для массового непрерывного глубокого бурения в твёрдых сильно абразивных породах.
(2) Объекты инфраструктуры: анкерное крепление высоких крутых откосов автомобильных и железных дорог, скважины под анкеры-гвозди для крепления котлованов гражданского строительства, взрывные скважины предразрыва при разработке горных массивов. Формируются ровные скважины, подходит для укрепления выветрелых трещиноватых пород.
(3) Буровые работы: направляющие скважины под скальные сваи солнечных электростанций в горных районах, бурение глубоких скальных скважин на воду в горной местности, опережающие разведочные скважины для геологической разведки. Покрывает потребности от мелких скважин под сваи до средне-глубокого бурения скальных пород.
(4) Прочие геотехнические работы: укрепление склонов гидротехнических сооружений, стабилизация опасных скальных массивов, анкерное бурение на хвостохранилищах
Фото работы погружной буровой установки на открытом известняковом карьере
Анкерное бурение для стабилизации скальных массивов в каньоне при водохозяйственных работах
Скважины под анкеры гвозди для крепления котлованов
Анкерное крепление высоких крутых откосов
