Серия GD
Высоконапорные погружные пневмоударники серии GD (DTH Hammer) – ключевые узлы забоя для ударного бурения, рассчитанные на работу при давлении сжатого воздуха 1,0-3,0 МПа.
Описание
маркер

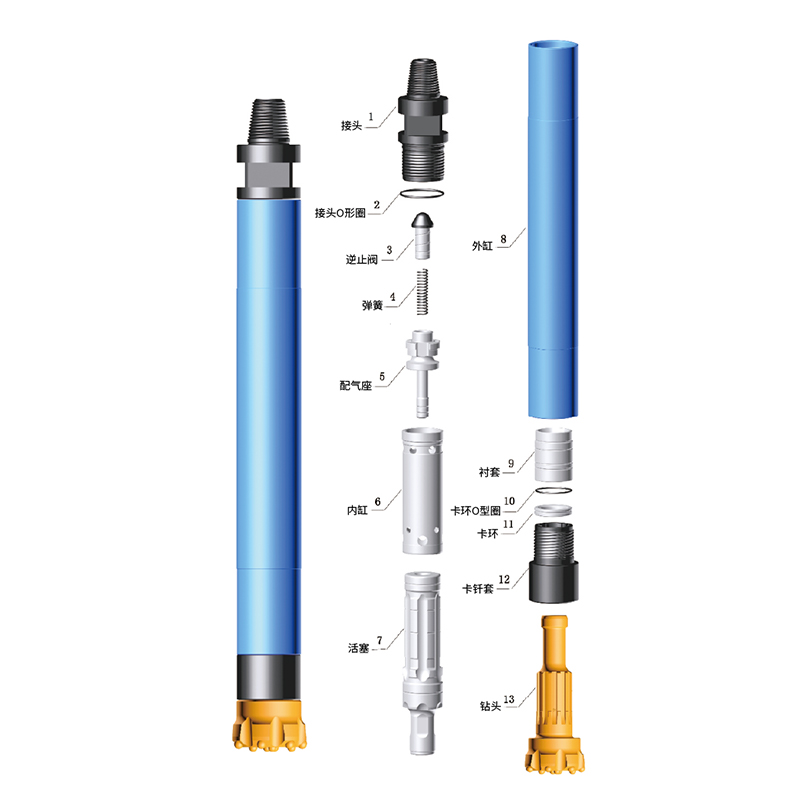

Погружные пневмоударники серии GD
Обзор продукции
Высоконапорные погружные пневмоударники серии GD (DTH Hammer) – ключевые узлы забоя для ударного бурения, рассчитанные на работу при давлении сжатого воздуха 1,0-3,0 МПа. Внутренний поршень совершает высокочастотные возвратно поступательные движения под действием высоконапорного сжатого воздуха и наносит удары по буровой коронке. Эффективное разрушение твёрдых пород реализуется по схеме «ударное разрушение + низкоскоростное вращение». Оборудование широко применяется на открытых горных разработках, при бурении взрывных скважин для объектов инфраструктуры, водозаборных скважин, анкерном креплении откосов, опережающем бурении в туннелях и других объектах. В отличие от низконапорных пневмоударников, серия GD имеет усиленную износостойкую конструкцию цилиндра, поршня и газораспределительной системы. При высоком давлении потери передачи ударной энергии минимальны, скорость бурения значительно возрастает при работе в гранитах, базальтах и других сильно абразивных твёрдых породах. Данные инструменты являются основным оборудованием для бурения глубоких скважин среднего и большого диаметра.
Виды продукции
Основные модели и базовые параметры серии GD
| Модель | Наружный диаметр | Диаметр буряемой скважины | Рабочее давление воздуха | Совместимая резьба бурильной штанги |
| GD35A | Φ82 мм | 90-115 мм | 1,0-1,5 МПа | API2 3/8" Reg |
| GD45A | Φ99 мм | 110-135 мм | 1,2-2,0 МПа | API2 3/8" Reg |
| GD55A | Φ126 мм | 135-165 мм | 1,3-2,3 МПа | Несколько типоразмеров резьбы API |
| GD65A | Φ142/146 мм | 155-203 мм | 1,5-3,0 МПа | API3 1/2" Reg |
| GD85A | Φ180 мм | 195-254 мм | 1,5-3,0 МПа | API4 1/2" Reg |
Основные преимущества продукции
(1) Высокое давление и большая энергия удара, повышение скорости бурения в твёрдых породах. Утолённый легированный поршень и оптимизированные каналы газораспределения обеспечивают повышенную энергию одиночного удара при давлении свыше 1,5 МПа. Эффективность бурения твёрдых пород выше более чем на 30 % по сравнению со стандартными средненапорными погружными пневмоударниками, что значительно сокращает время работ по одной скважине.
(2) Высокая износостойкость, адаптация к сложным условиям эксплуатации. Цилиндр и поршень выполнены цельной ковкой из высокопрочной легированной стали, ключевые трущиеся пары подвергнуты закалке для поверхностного упрочнения. Подходит для сухого бурения, мокрого бурения при притоке воды и работы в сильно абразивных породах. Уплотнительные элементы устойчивы к пыли и влаге, снижают частоту разборки сборки для ремонта.
(3) Интенсивное центральное удаление шлама, низкий риск закупорки скважин. Оптимизированная конструкция центрального выпуска воздуха, высоконапорный воздушный поток поступает напрямую к забою скважины, обеспечивая беспрепятственный вынос породных частиц, повышая эффективность удаления шлама, снижая риск закупорки и улучшая вертикальность скважин.
(4) Полная взаимозаменяемость, простота технического обслуживания. Используются общеотраслевые стандартные резьбы API, совместимые с большинством серийных погружных буровых коронок и бурильных штанг на рынке. Внутренние детали стандартизированы, для разборки и сборки не требуется специальный инструмент, затраты на ремонт и замену деталей низкие.
(5) Стабильная конструкция, низкое энергопотребление. Оптимизирован ход поршня и потери в воздушных каналах, расход сжатого воздуха на единицу проходки ниже, при длительной эксплуатации снижаются затраты на топливо / электроэнергию для воздушных компрессоров.
Области применения
Открытые горные разработки: бурение взрывных скважин на карьерах, буровые работы при разработке рудных месторождений;
Объекты инфраструктуры: анкерное крепление откосов автомобильных и железных дорог, крепление котлованов, предразрывное взрывание горных массивов;
Буровые работы: бурение глубоких водозаборных скважин, геологическая разведка, бурение скважин под сваи солнечных электростанций;
Туннельные и подземные сооружения: опережающие геологические разведочные скважины, скважины для цементационного укрепления.
Бурение скважин при открытой разработке металлических рудников
Анкерные работы на скальной поверхности котлована
Ядровое бурение при геологических работах в горных районах
Горизонтальное разведочное бурение на заборе туннеля
Буровые коронки для погружных пневмоударников серии GD
Обзор продукции
Высоконапорные буровые коронки серии GD являются специализированным буровым инструментом для всего ряда погружных пневмоударников GD. Рассчитаны на работу при давлении сжатого воздуха 1,0-3,0 МПа, разработаны специально для твёрдых и сильно абразивных пород, таких как гранит и базальт. Точное зацепление со шлицевым соединением пневмоударника обеспечивает передачу высокочастотной ударной энергии для разрушения породы. Широко применяются для бурения глубоких скважин в твёрдых породах: открытые горные разработки, анкерное крепление объектов инфраструктуры, предразрывное взрывание, бурение водозаборных скважин и другие работы.
Виды продукции

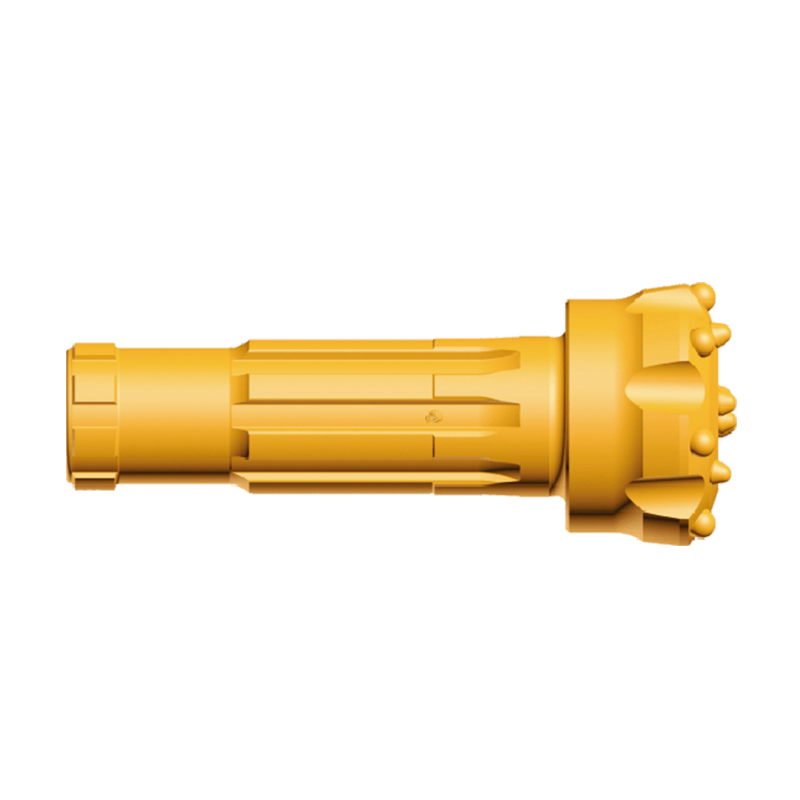

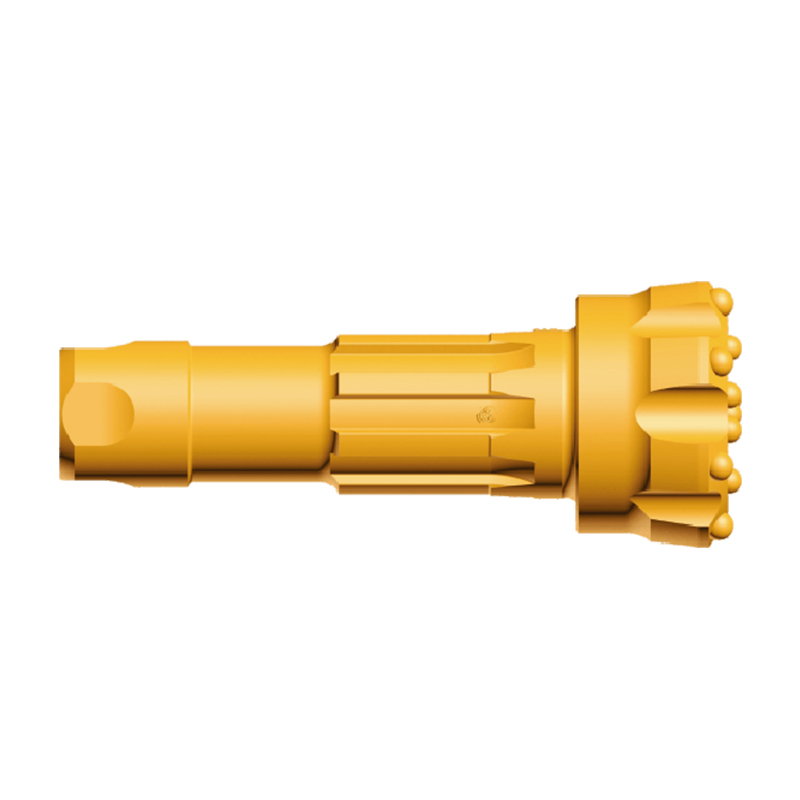

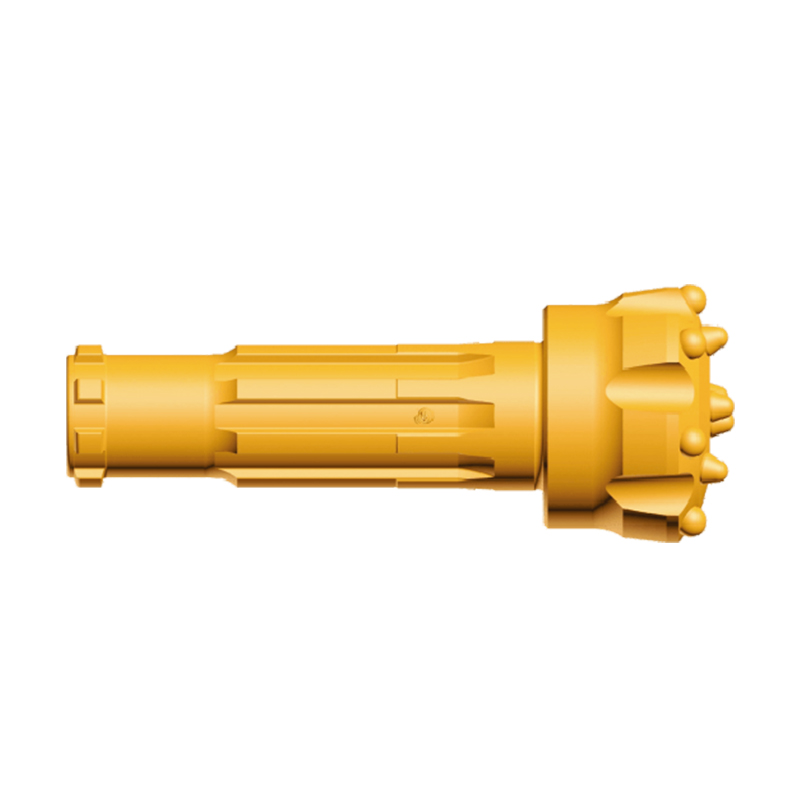

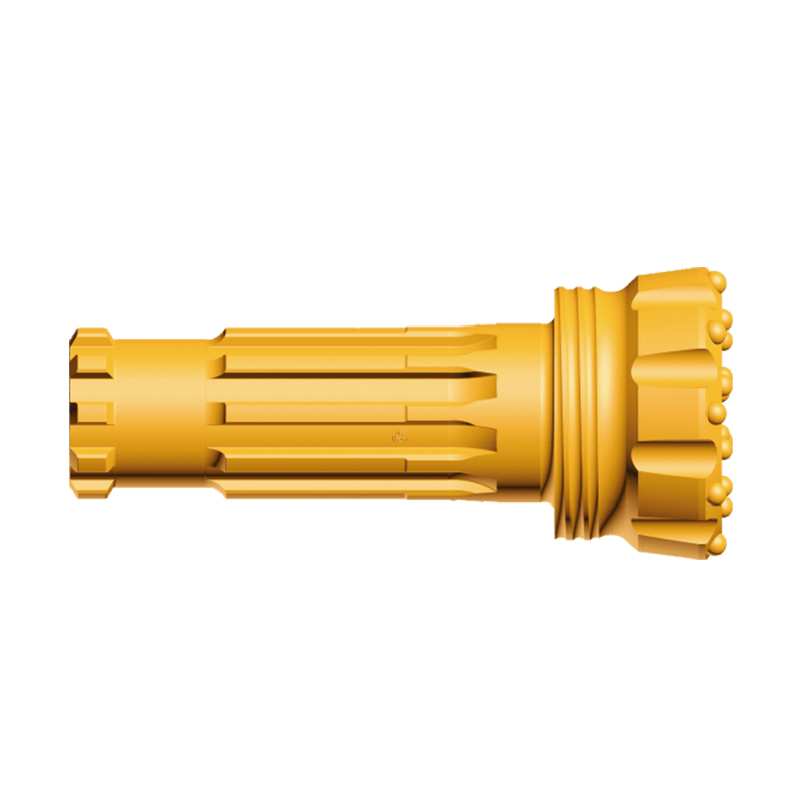

Коронка для пневмоударника GD35A
Коронка для пневмоударника GD45A
Коронка для пневмоударника GD55A
Коронка для пневмоударника GD65A
Коронка для пневмоударника GD85A
Основная конструкция, материалы и технология изготовления
(1) Основа коронки.
Цельная ковка из высокопрочной легированной стали, усиление многократной термообработкой, устойчивость к ударам и крутильным разрывам. Выдерживает длительные высокочастотные удары при высоком давлении, не склонна к растрескиванию и деформации.
(2) Износостойкие шаровые зубья из твёрдого сплава.
Используются высокопрочные износостойкие шаровые зубья из твёрдого сплава с высокой вязкостью. Дифференцированное расположение периферийных и центральных зубьев обеспечивает баланс скорости разрушения породы и ресурса работы, адаптировано ко всем видам условий бурения твёрдых пород.
(3) Высокопрочное 8-шлицевое приводное соединение.
Вся серия оснащена утолщённой 8- шлицевой приводной конструкцией. По сравнению со стандартными 6-шлицевыми коронками сопротивление кручению повышено на 30 %. При работе под высоким давлением исключено проскальзывание и выпадение зубьев, обеспечивается стабильная передача крутящего момента.
(4) Конструкция центрального удаления шлама с несколькими воздушными каналами.
Оптимизировано расположение крупногабаритных вентиляционных отверстий. Высоконапорный воздушный поток поступает напрямую к забою скважины, обеспечивая беспрепятственный вынос породных частиц, повышая эффективность удаления шлама, снижая риск закупорки и гарантируя прямолинейность скважин.
(5) Четыре варианта исполнения торцевой части
Вогнутая (основная модификация): автоматическое центрирование, высокая прямолинейность взрывных скважин, быстрый вынос породной пыли; универсальный вариант для взрывных работ на карьерах и анкерного крепления откосов.
Плоская: максимальная прочность основы, подходит для сверхтвёрдых сильно абразивных пород.
Выпуклая: повышенная скорость бурения, подходит для мелких скважин на карьерах.
С углублённым центром: предназначена для глубокого бурения скважин в породах средней твёрдости.
Соответствие основным моделям (для пневмоударников GD)
| Совместимый пневмоударник | Диаметр коронки, мм | Диапазон диаметров буряемой скважины | Рабочее давление воздуха | Шлицевая конструкция |
| GD35A | Φ90/95/100 | 90-115 | 1,0-1,5 МПа | 8 шлицев |
| GD45A | Φ110/115/120 | 110-135 | 1,2-2,0 МПа | 8 шлицев |
| GD55A | Φ130/140/146 | 135-165 | 1,3-2,3 МПа | 8 шлицев |
| GD65A | Φ152/165/178 | 155-203 | 1,5-3,0 МПа | 8 шлицев |
| GD85A | Φ194/203/254 | 195-254 | 1,5-3,0 МПа | 8 шлицев |
Основные преимущества продукции
(1) Адаптация к высокому давлению, высокая эффективность разрушения породы. Полная совместимость со всей линейкой пневмоударников GD35A/GD45A/GD55A/GD65A/GD85A. В диапазоне давления 1,5-3,0 МПа ударная энергия реализуется полностью. Скорость бурения твёрдых пород выше более чем на 30 % по сравнению со стандартными коронками.
(2) Длительный ресурс при высокой износостойкости, снижение затрат на расходные материалы. Зубья из твёрдого сплава закреплены методом низкотемпературной пайки, надёжное соединение исключает выпадение зубьев. Основа устойчива к ударным нагрузкам и износу, снижен расход расходных материалов на метр скважины, сокращены простои при частой замене инструмента.
(3) Высокое качество формирования скважин, соответствие требованиям высокотехнологичных объектов. Вогнутая центрирующая конструкция обеспечивает ровные взрывные скважины, ровную поверхность откоса при предразрывном взрывании; анкерные скважины на откосах не отклоняются, исключается повторная обработка скважин.
(4) Полный охват типоразмеров, высокая взаимозаменяемость. Охват основных диаметров от Φ90 до Φ254 мм, совместимость с пневмоударниками со стандартной резьбой API, универсальность для серийных высоконапорных буровых установок и бурильных штанг на рынке, простота замены.
(5) Широкий диапазон рабочих условий, возможность сухого и мокрого бурения. Уплотнения и основа устойчивы к влаге и пыли, стабильная работа при сухом бурении на открытом воздухе и мокром бурении в водонасыщенных породах.
Области применения
Открытые горные разработки: взрывные скважины на карьерах, глубокие скважины при разработке твёрдых руд на металлических месторождениях;
Объекты инфраструктуры: анкерное крепление откосов автомобильных и железных дорог, скважины под анкеры-гвозди для крепления котлованов, предразрывное взрывание горных массивов;
Буровые работы: глубокие скальные скважины, скважины под сваи солнечных электростанций, ядровое бурение для геологической разведки.
Буровые работы с установкой, смонтированной на экскаваторе, для укрепления горных склонов
Бурение скважин под сваи солнечных электростанций в горной местности
Фото формирования скальной скважины
