Серия GQL
Высоконапорные погружные пневмоударники серии GQL выполнены по конструкции серии QL, совместимы с буровыми системами соответствующих типоразмеров. Используют отработанную клапанную систему газораспределения, рассчитаны на рабочее давление воздуха 1,0-2,4 МПа.
Описание
маркер

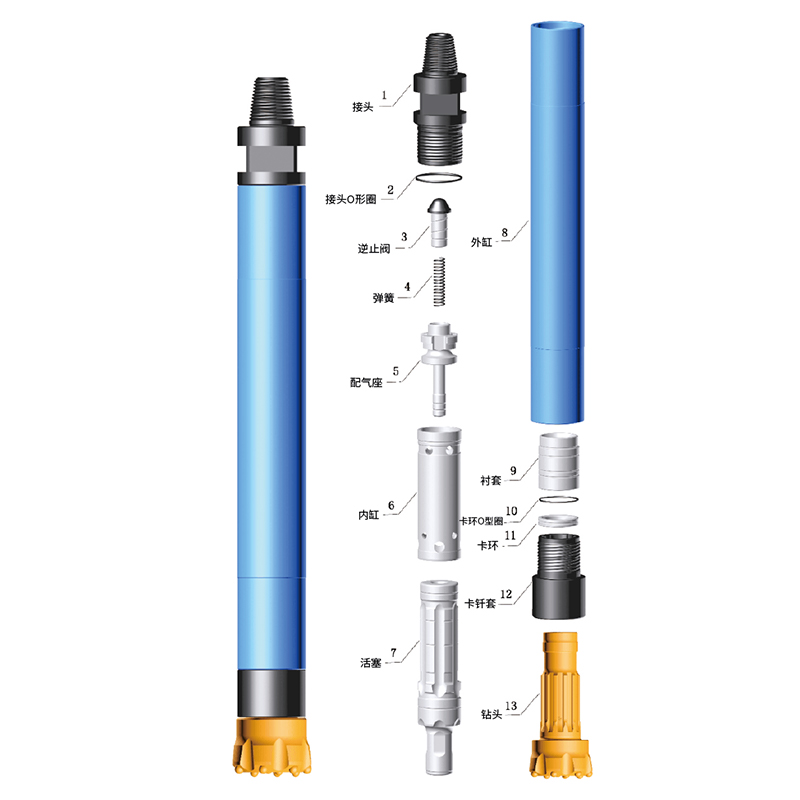

Погружные пневмоударники серии GQL
Обзор продукции
Высоконапорные погружные пневмоударники серии GQL выполнены по конструкции серии QL, совместимы с буровыми системами соответствующих типоразмеров. Используют отработанную клапанную систему газораспределения, рассчитаны на рабочее давление воздуха 1,0-2,4 МПа. Стабильная надёжная система газораспределения и оптимизированный ударный механизм поршня обеспечивают эффективное преобразование давления сжатого воздуха в ударную кинетическую энергию. Работа в комплекте со специализированными погружными коронками серии GQL. Широко применяются при открытой разработке месторождений, анкерном креплении объектов транспортной инфраструктуры, бурении водозаборных скважин, геотехнических буровых работах. Адаптированы к породам от средней до высокой твёрдости: гранит, известняк, базальт и другие, сочетают универсальность и стабильность непрерывной работы.
Виды продукции
Таблица базовых параметров основных моделей
| Модель пневмоударника | Наружный диаметр, мм | Рекомендуемый диапазон диаметров коронки, мм | Рабочее давление воздуха | Совместимая резьба | Рекомендуемая частота вращения, об/мин |
| GQL30 | Φ76 | 90-110 | 1,0-1,8 МПа | API2 3/8"REG | 28-45 |
| GQL40 | Φ99 | 110-130 | 1,0-2,0 МПа | API2 3/8"REG | 25-40 |
| GQL50 | Φ126 | 138-203 | 1,0-2,2 МПа | API3 1/2"REG | 20-35 |
| GQL60 | Φ146 | 152-254 | 1,2-2,4 МПа | API3 1/2"REG | 20-30 |
| GQL80 | Φ180 | 203-305 | 1,2-2,4 МПа | API4 1/2"REG | 15-25 |
Основные преимущества продукции
(1) Высокая универсальность, широкий диапазон адаптации. Конструкция по серии QL, совместимость с буровыми системами соответствующих типоразмеров, высокая совместимость с буровыми установками и коронками рынка. Модернизация старого оборудования не требует дополнительной доработки.
(2) Стабильная выдача ударной энергии. Сбалансированные характеристики в стандартном диапазоне рабочего давления 1,2-2,4 МПа, высокая скорость бурения твёрдых пород, высокая производительность при массовом бурении скважин.
(3) Сниженные затраты на техническое обслуживание. Стандартизация внутренних деталей, доступность запасных частей, простота разборки сборки, значительное сокращение простоев оборудования.
(4) Отличная адаптация к сложным геологическим условиям. Стабильная работа на известняковых карьерах, в выветрелых и трещиноватых твёрдых породах, универсальность для сухого бурения и мокрого бурения с пылеподавлением.
(5) Полная линейка типоразмеров. Охват основных моделей от малых до больших диаметров, полное покрытие задач от анкерного крепления малых откосов до глубокого взрывного бурения на крупных карьерах.
Области применения
Открытые горные разработки: взрывные скважины на известняковых карьерах, глубокие скважины при разработке твёрдых руд металлических месторождений, бурение ступенчатых скважин на камнеобрабатывающих карьерах. Подходит для массового непрерывного глубокого бурения в породах от средней до высокой твёрдости.
Объекты инфраструктуры: анкерное крепление высоких крутых откосов автомобильных и железных дорог, скважины под анкеры-гвозди для крепления котлованов гражданского строительства, взрывные скважины предразрыва при разработке горных массивов. Формируются ровные скважины, подходит для укрепления выветрелых трещиноватых пород.
Буровые работы: направляющие скважины под скальные сваи солнечных электростанций в горных районах, бурение глубоких скальных скважин на воду в горной местности, опережающие разведочные скважины для геологической разведки. Покрывает потребности от мелких скважин под сваи до средне-глубокого бурения скальных пород.
Другие геотехнические работы: укрепление водохозяйственных откосов, стабилизация нестабильных скальных массивов, анкерное бурение на хвостохранилищах.
Взрывное бурение погружной буровой установкой на открытом карьере
Анкерное бурение для стабилизации скальных массивов в каньоне при водохозяйственных работах
Буровые коронки серии GQL
Обзор продукции
Погружные буровые коронки серии GQL являются специализированным буровым инструментом для клапанных погружных пневмоударников серии GQL. Выполнены по конструкции серии QL, совместимы с буровыми системами соответствующих типоразмеров, рассчитаны на рабочее давление воздуха 1,0-2,4 МПа. Основа из качественной легированной стали в сочетании с высоковязкими шаровыми зубьями из карбида вольфрама. Благодаря точной механической обработке и термообработке обеспечивается эффективная передача ударной энергии. Адаптированы к породам от средней до высокой твёрдости: известняк, гранит, базальт и другие. Широко применяются при горных разработках, анкерном креплении транспортной инфраструктуры, бурении водозаборных скважин, геотехнических работах.
Виды продукции

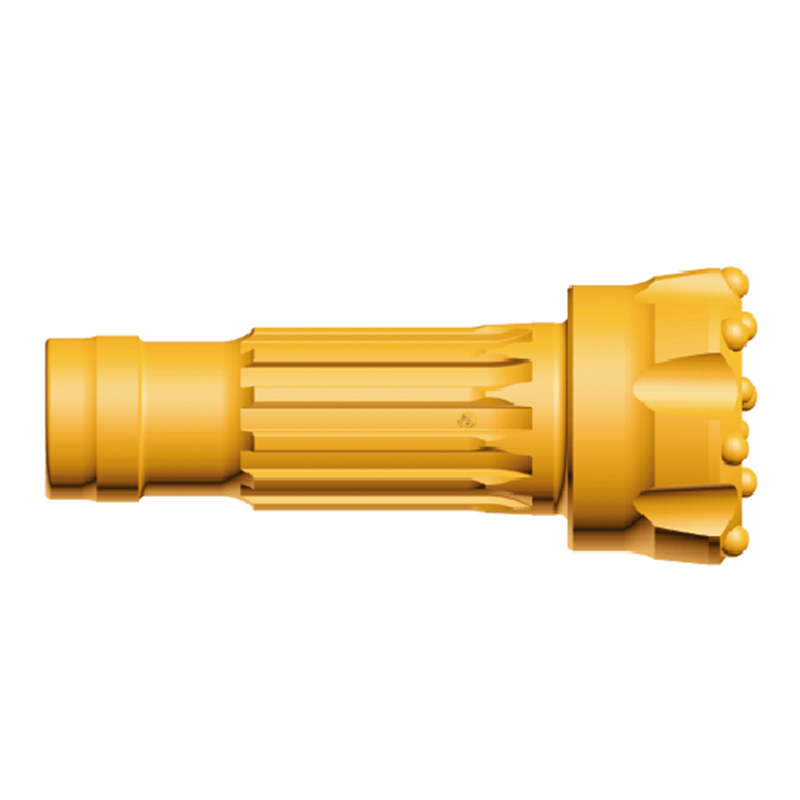

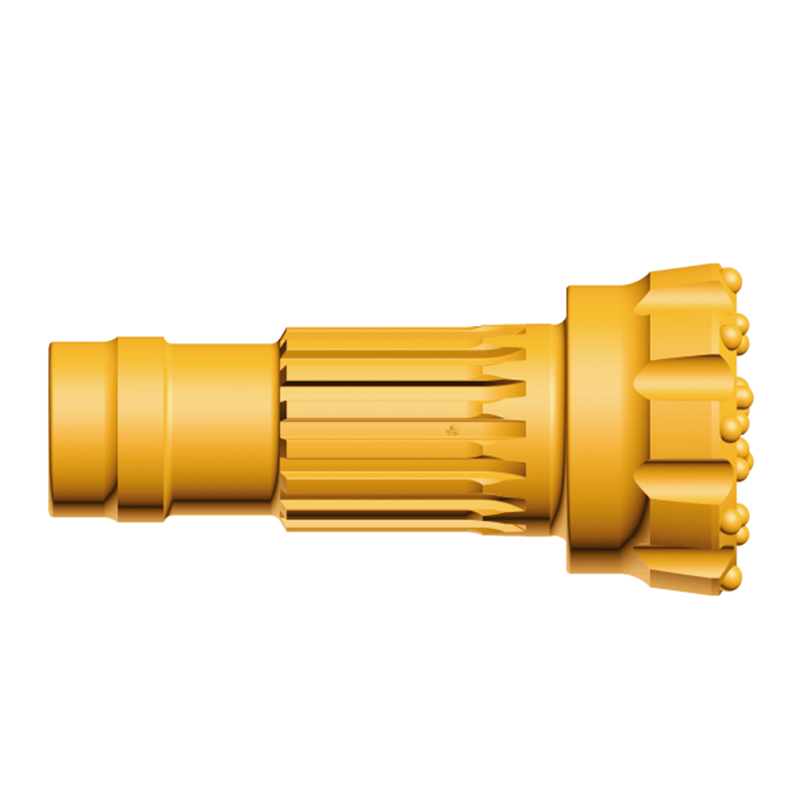

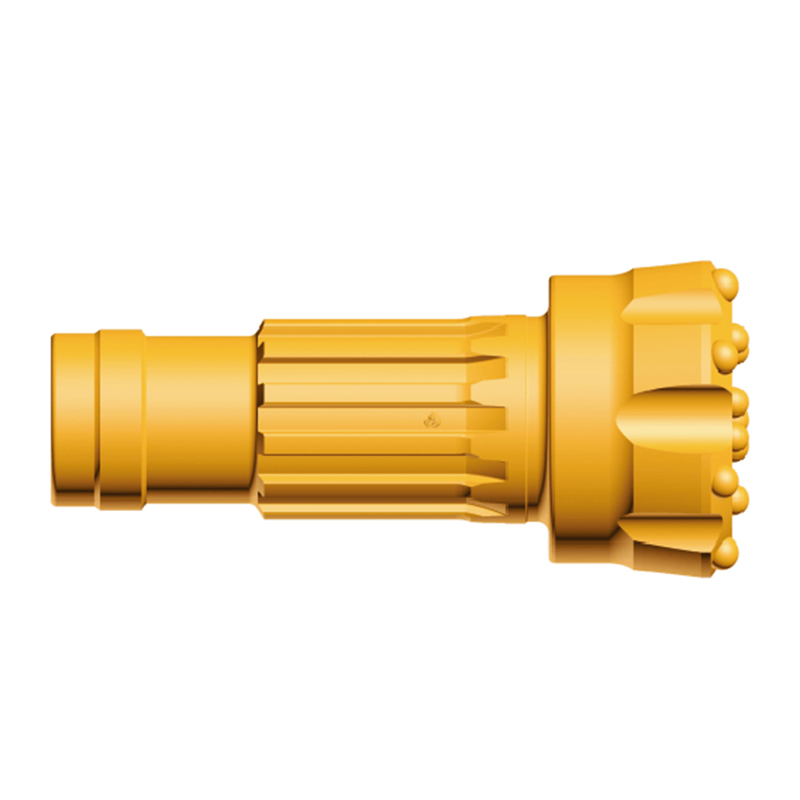

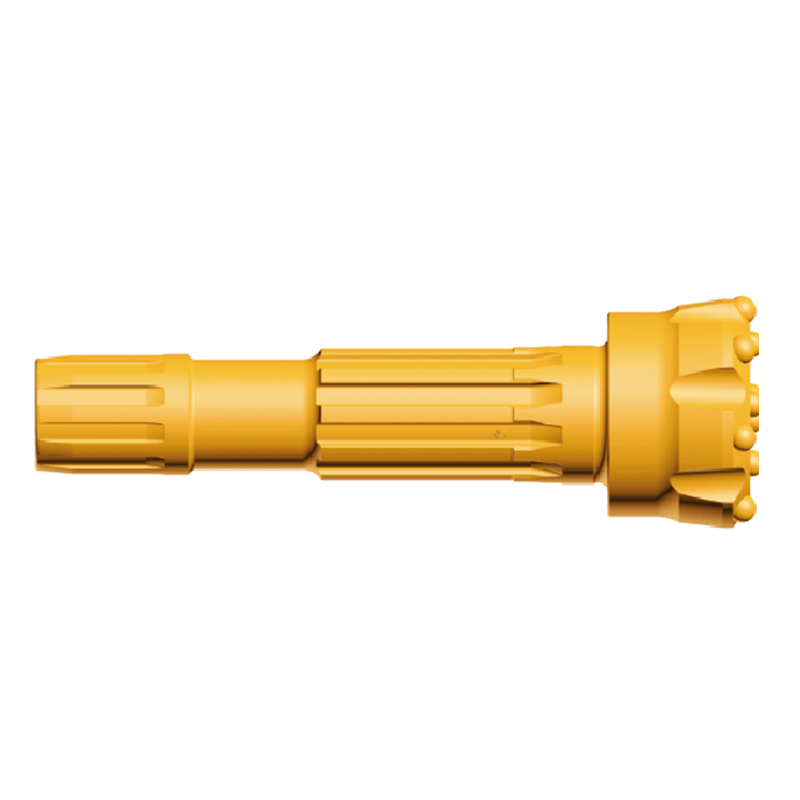

Коронка для пневмоударника GQL30
Коронка для пневмоударника GQL40
Коронка для пневмоударника GQL50
Коронка для пневмоударника GQL60
Коронка для пневмоударника GQL80
Основная конструкция, материалы и технология изготовления
(1) Основа коронки из высокопрочной стали. Цельная ковка из качественной легированной стали, усиление многократной термообработкой. Утолщение и усиление плеча коронки, отличная стойкость к ударам и усталостным нагрузкам. При высокочастотных ударных нагрузках исключено растрескивание и поломка основы, адаптировано к тяжёлым запылённым условиям горных объектов.
(2) Высокоэффективные шаровые зубья из карбида вольфрама. Используются высокоизносостойкие шаровые зубья из твёрдого сплава, применяется технология низкотемпературной запрессовки зубьев для надёжного крепления. Доступны варианты со сферическими и баллистическими зубьями.
Вогнутая коронка: обладает эффектом самопцентрирования, малое отклонение скважин, подходит для взрывных скважин на карьерах и анкерных скважин на откосах.
Плоская коронка: повышенная конструкционная прочность, подходит для непрерывного бурения в твёрдых сильно абразивных породах
(3) Точное шлицевое соединение стандарта QL. Хвостовик выполнен по стандартной шлицевой конструкции QL, высокая точность обработки, точное зацепление с пневмоударниками GQL, беспрепятственная передача мощности, стабильная передача крутящего момента. Высокая универсальность, совместимость со стандартными пневмоударниками QL соответствующих типоразмеров.
(4) Оптимизированный ширококанальный промывочный воздушный тракт. Гидродинамически оптимизированное расположение воздушных каналов на торце обеспечивает беспрепятственный выхлоп и быстрый вынос породного шлама. Повышена эффективность удаления шлама при глубоком бурении и в трещиноватых породах, снижен риск закупорки, гарантирована прямолинейность скважин, снижена вероятность отклонения ствола.
Таблица соответствия основных моделей
| Совместимый пневмоударник | Диаметр коронки, мм | Диапазон диаметров буряемой скважины, мм | Рабочее давление воздуха | Шлицевая конструкция |
| GQL30 | Φ90/95/102 | 90-110 | 1,0-1,8 МПа | 8 шлицев |
| GQL40 | Φ110/115/120 | 110-130 | 1,0-2,0 МПа | 8 шлицев |
| GQL50 | Φ138/146/152 | 138-203 | 1,0-2,2 МПа | 8 шлицев |
| GQL60 | Φ152/165/178 | 152-254 | 1,2-2,4 МПа | 8 шлицев |
| GQL80 | Φ203/235/254 | 203-305 | 1,2-2,4 МПа | 8 шлицев |
Основные преимущества продукции
(1) Комплектное соответствие, высокий коэффициент использования энергии. Разработаны специально для клапанных погружных пневмоударников GQL, интегрированное соответствие шлицев и воздушных каналов, беспрепятственная циркуляция потока воздуха, полная реализация породоразрушающих свойств пневмоударника.
(2) Высокая универсальность, распространённость запасных частей. Конструкция по серии QL, совместимость с буровыми системами соответствующих типоразмеров, высокая совместимость с буровыми установками и комплектующими рынка, простота закупки и замены на полевых объектах.
(3) Широкий диапазон рабочих условий. Стабильная работа в породах средней и высокой твёрдости, универсальность для сухого бурения и мокрого бурения с пылеподавлением, стабильные характеристики при работе в трещиноватых и выветрелых породах.
(4) Сбалансированный ресурс работы, низкие совокупные затраты. Сбалансированная стойкость зубьев твёрдого сплава к ударам и износу, сокращение простоев из-за частой замены коронок, эффективное снижение затрат на метр пробуренной скважины.
(5) Полная линейка типоразмеров. Охват основных моделей от малых до больших диаметров, полное покрытие задач от анкерного бурения малых откосов до глубокого взрывного бурения на крупных открытых карьерах, возможна поставка нестандартных размеров по индивидуальному заказу.
Области применения
Открытые горные разработки: взрывные скважины на известняковых карьерах, глубокие скважины при разработке твёрдых руд металлических месторождений, бурение ступенчатых скважин на камнеобрабатывающих карьерах. Подходит для массового непрерывного глубокого бурения в породах от средней до высокой твёрдости.
Объекты инфраструктуры: анкерное крепление высоких крутых откосов автомобильных и железных дорог, скважины под анкеры-гвозди для крепления котлованов гражданского строительства, взрывные скважины предразрыва при разработке горных массивов. Формируются ровные скважины, подходит для укрепления выветрелых трещиноватых пород.
Буровые работы: направляющие скважины под скальные сваи солнечных электростанций в горных районах, бурение глубоких скальных скважин на воду в горной местности, опережающие разведочные скважины для геологической разведки. Покрывает потребности от мелких скважин под сваи до средне-глубокого бурения скальных пород.
Другие геотехнические работы: укрепление водохозяйственных откосов, стабилизация нестабильных скальных массивов, анкерное бурение на хвостохранилищах.
Работа погружной буровой установки на открытом известняковом карьере;
Анкерное бурение для стабилизации скальных массивов в каньоне при водохозяйственных работах
